Создание гриля из газового баллона — увлекательный проект и способ сэкономить, получив качественное оборудование для готовки на открытом воздухе. В этой статье представлено пошаговое руководство по изготовлению гриля с учетом необходимых инструментов, материалов и чертежей. Вы узнаете о различных конструкциях, особенностях эксплуатации и ухода за грилем, что сделает ваше барбекю вкусным и безопасным.
Особенности и виды конструкции
Гриль, созданный из газового баллона, может быть как мобильным, так и стационарным, а также выполнять несколько функций одновременно, включая коптильню, барбекю или мангал.
Конструкция гриля включает корпус, решётку (которая может быть как съёмной, так и приваренной), поддув и крышку. Вся система устанавливается на устойчивую подставку с ножками. В смокер-гриле холодного копчения камеры соединяются дымоходом, тогда как в обычном гриле труба для дымоотведения не является обязательной, а температура в жаровне регулируется за счёт периодического открытия крышки поддува.
Гриль можно использовать для приготовления различных блюд в любых условиях. Многофункциональность является, пожалуй, основным преимуществом, благодаря которому это устройство становится всё более популярным, вытесняя традиционный мангал.
Преимущества самостоятельного изготовления гриля из газового баллона включают:
- прочность материала и долговечность конструкции;
- возможность выбора нужного объёма и размера (баллоны можно соединять);
- удобную форму баллона;
- минимальные затраты;
- шанс реализовать собственные креативные идеи;
- простоту в использовании.
Грили могут иметь различные конструктивные решения, и из газового баллона можно создать устройство в нескольких вариантах:
- портативная конструкция, для которой используется баллон небольшого объёма. Мобильный угольный гриль легко помещается в багажник и идеально подходит для выездов на природу;
- переносной гриль, который будет больше по размерам, но его можно перемещать по участку. Даже крупный мангал может быть оснащён колёсами для удобства перемещения. Конструкция разборная, однако для транспортировки на большие расстояния она может быть не очень удобной;
- стационарный гриль из газового баллона обычно многофункционален и может использоваться как барбекю, коптильня и мангал. Такой агрегат не предназначен для переноса, его обычно монтируют в бетонный фундамент. Стационарные модели могут работать на дровах, для чего необходимо оборудовать специальный отсек для отвода дыма, а конструкция дополнительно оснащается трубой.
Эксперты в области DIY-проектов подчеркивают, что изготовление гриля из газового баллона требует внимательности и соблюдения мер безопасности. Прежде всего, необходимо тщательно очистить баллон и удалить остатки газа, что можно сделать, оставив его открытым на несколько дней. Далее следует аккуратно разрезать баллон, чтобы создать корпус гриля, и установить решетку для приготовления пищи. Важно использовать жаропрочные материалы и обеспечить хорошую вентиляцию. Специалисты рекомендуют также продумать систему подачи воздуха для оптимального горения. Завершив сборку, необходимо провести тестирование на утечки, чтобы гарантировать безопасность использования. Такой подход не только позволяет создать уникальный гриль, но и способствует развитию навыков работы с металлом.
Инструменты и материалы
Перед тем как приступить к созданию гриля из газового баллона своими руками, необходимо подготовить следующие материалы:
- пустой газовый баллон;
- две дверные петли;
- решётка для барбекю;
- металлический уголок размером 40х40 мм длиной 6-7 см;
- ручка, выполненная из дерева и металла;
- стальная труба для дымохода диаметром 10 см с углом 90 градусов;
- стальные полоски шириной 3-4 см для боковых ограничителей;
Также вам понадобятся инструменты и принадлежности:
- линейка и строительный уровень;
- дрель с металлическими сверлами;
- болгарка;
- сварочный аппарат;
- ножовка по металлу;
- набор ключей (гаечные, разводные, газовые);
- струбцина;
- болты и заклёпки;
- электроды диаметром 2-3 мм;
- огнеупорная краска, кисти и валики;
- тканевые перчатки и защитные очки.
| Этап | Действие | Меры предосторожности |
|---|---|---|
| 1. Подготовка баллона | Полностью опорожнить и очистить газовый баллон. Проверить отсутствие остатков газа. | Работать в хорошо вентилируемом помещении. Использовать защитные очки и перчатки. |
| 2. Разметка и резка | Разметить баллон согласно выбранному дизайну гриля. Аккуратно разрезать баллон болгаркой с абразивным кругом по металлу. | Использовать защитные очки, маску от пыли и перчатки. Работать медленно и осторожно, избегая искр. |
| 3. Обработка краев | Зачистить и обработать края срезов, чтобы избежать острых краев и заусенцев. | Использовать защитные перчатки и очки. |
| 4. Сварка (при необходимости) | Сварить необходимые элементы конструкции, например, ножки или ручки. | Использовать защитную маску для сварки. Хорошо проветривать помещение. |
| 5. Установка горелок | Установить газовые горелки и подключить их к газовому шлангу. | Проверить герметичность соединений. Использовать специальные фитинги для газа. |
| 6. Установка решетки | Установить решетку для жарки. | Убедиться в надежной фиксации решетки. |
| 7. Окрашивание (опционально) | Покрасить гриль жаростойкой краской. | Работать в хорошо вентилируемом помещении. Использовать защитные перчатки и маску. |
| 8. Тестирование | Проверить работу гриля, убедиться в отсутствии утечек газа. | Проводить тестирование на открытом воздухе, подальше от легковоспламеняющихся материалов. |
Интересные факты
Вот несколько интересных фактов, связанных с темой изготовления гриля из газового баллона:
Читайте также:
-
Безопасность прежде всего: Перед тем как приступить к изготовлению гриля из газового баллона, важно правильно его подготовить. Необходимо полностью опустошить баллон и тщательно промыть его, чтобы избежать взрывов и утечек газа. Некоторые мастера рекомендуют оставить баллон на несколько дней в открытом пространстве, чтобы полностью избавиться от остатков газа.
-
Многофункциональность: Гриль из газового баллона можно не только использовать для приготовления пищи, но и адаптировать под другие нужды. Например, его можно превратить в коптильню или даже в уличный обогреватель, добавив соответствующие элементы и изменив конструкцию.
-
Экологичность и переработка: Изготовление гриля из старого газового баллона — это отличный способ переработки и повторного использования материалов. Вместо того чтобы выбрасывать баллон, вы можете создать полезный предмет, который прослужит вам много лет, тем самым снижая количество отходов и влияя на окружающую среду.
Чертежи и расчёты
Сначала необходимо определиться с типом конструкции, а затем на основе этого выбора подбирать соответствующий баллон, будь то от пропана или фреона. Наиболее распространённым вариантом для создания гриля являются ёмкости объёмом 50 литров. Если планируется добавление коптильни, то используют баллоны на 50 и 30 литров, которые соединяются герметичным швом, при этом меньший баллон располагается немного ниже. Такой подход позволяет самостоятельно создать смокер-гриль: топливо помещается в меньшую ёмкость, а дым проходит в основной отсек, откуда выводится наружу через дымоход.
Перед тем как приступить к модификации газового баллона для гриля, важно провести расчёты и подготовить необходимые чертежи. Необходимо учесть все детали, включая расположение крышки, поддувальных отверстий, дымоотвода (если он предусмотрен конструкцией), ножек, петель, уголков и других элементов, которые будут составлять будущий гриль.
На самом баллоне, согласно подготовленному чертежу, нужно отметить места для разрезов и расположение деталей. Разрез для крышки рекомендуется делать в центре, оставляя отступы от краёв (для ёмкости объёмом 50 литров достаточно отступов по 20 мм с каждой стороны).
Меры предосторожности
При выполнении данных работ важно соблюдать меры безопасности. Даже пустой баллон может содержать остатки газа и конденсата, которые могут воспламениться при попытке открыть ёмкость.
Чтобы удалить конденсат, необходимо открыть вентиль, перевернуть баллон и оставить его в таком положении на несколько часов. Затем пустую ёмкость следует заполнить раствором воды с моющим средством. Если оставить баллон с этим раствором на несколько дней, можно быть уверенным, что внутренние стенки очистятся от остатков газа, и можно будет безопасно продолжать работу с заготовкой.
Этапы изготовления
Процесс создания гриля включает несколько ключевых этапов: подготовка корпуса, нарезка заготовок, сборка, установка крышки, ручек и подставки. После того как внутреннюю часть ёмкости тщательно очистили и остатки газа из баллона были удалены, можно переходить к следующим шагам.

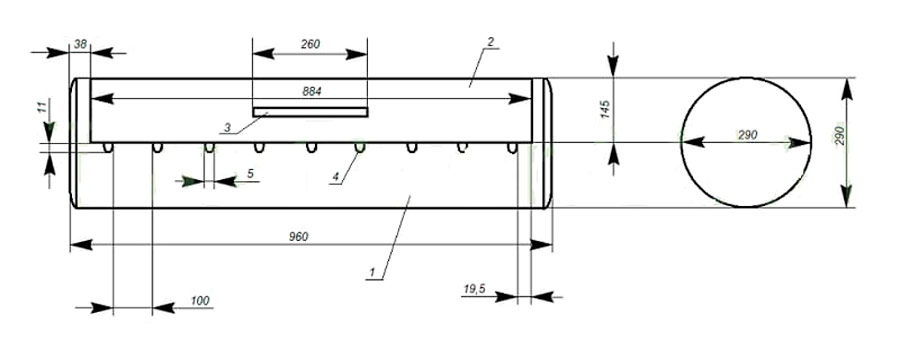

Разметка
В качестве примера рассмотрим 50-литровую емкость с обычным диаметром 96 см:
- Укладываем баллон на бок и отмеряем от сварочного шва по 24 см в обе стороны, проводя горизонтальную линию, для чего удобно использовать мел;
- С торцов отмеряем по 3 см и проводим дополнительные линии вдоль боковых швов;
- На первой линии ставим отметки для шампуров, оставляя расстояние между ними 8-10 см;
- Определяем место для крышки гриля, отмеряя от первой горизонтальной линии 10 см вверх и нанося еще одну линию.
-
Читайте также:
Распиливание заготовки и сборка конструкции
Далее следует выполнить следующие шаги:

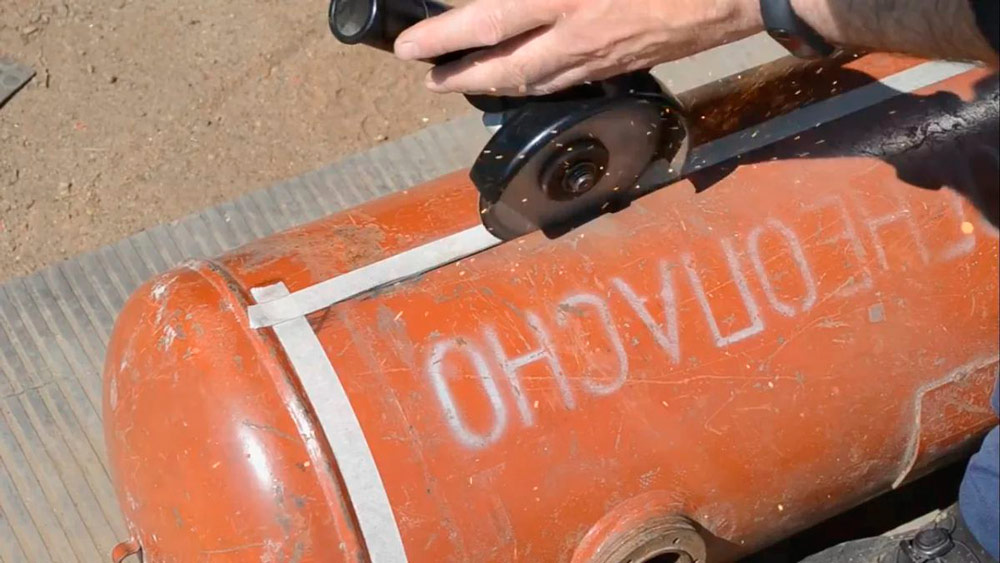

- распиливание баллона — это самый критический этап, поэтому важно выполнять его с особой тщательностью. Распил производится с помощью болгарки по заранее намеченным линиям. Начинаем с распила заготовки по первой линии;
- фиксируем или привариваем один край крышки;
- затем вырезаем боковые части крышки по второй линии разметки;
- снаружи и внутри, между петлями, привариваем уголки, которые будут служить ограничителями и предотвращать деформацию крышки;
- по бокам с помощью сварки прикрепляем стальные полосы, которые будут удерживать крышку в закрытом положении;
- чтобы крышка не могла откидываться назад с одной или обеих сторон, привариваем цепь;
- болгаркой создаем выемки по первой продольной линии в соответствии с разметкой;
- напротив каждого углубления сверлим отверстия диаметром 1 см;
- с помощью дрели делаем несколько отверстий на дне жаровни для обеспечения необходимой тяги;
- привариваем трубу, которая будет выполнять функцию дымоотвода, на месте срезанного вентиля.

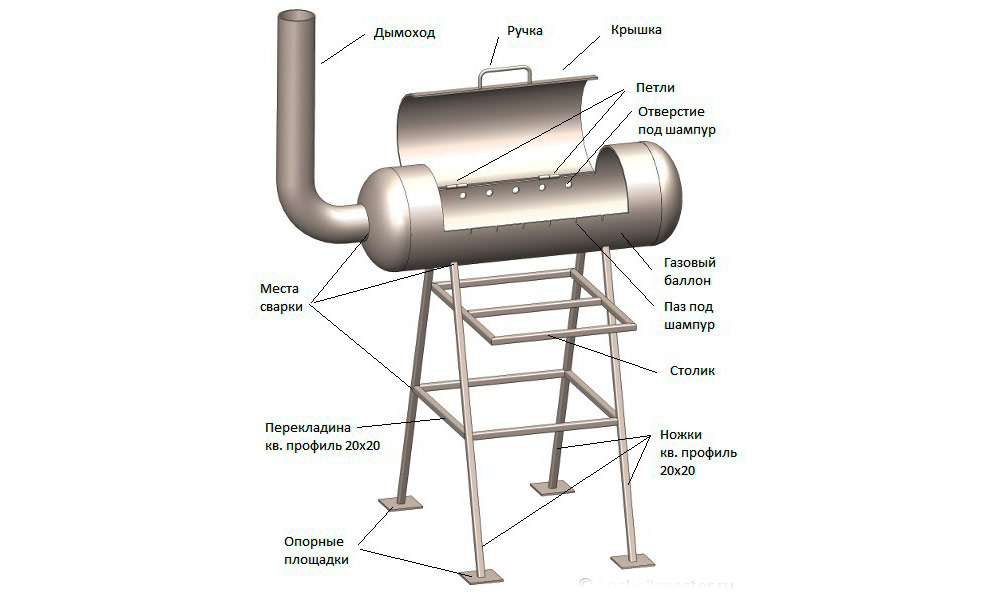

Изготовление ножек конструкции
Ножки крепятся к торцевым частям устройства, и для повышения прочности конструкции рекомендуется приварить уголки. Это обеспечит устойчивость и предотвратит деформацию баллона.
Перед началом монтажа необходимо определить высоту жаровни. Оптимальным значением считается 1 метр, однако можно ориентироваться на свой рост.
Для установки ножек гриль следует перевернуть, затем просверлить в нем отверстия, в которые будут вставлены болты с наружной резьбой. Их можно приварить или прикрутить к ножкам. В случае сварки, болты привариваются к днищу и опоре. Если выбран вариант с креплением, то гайки привариваются к ножкам, а к ним прикручиваются болты, которые заранее вставляются в отверстия днища. Под грилем также можно установить полку для дров или других расходных материалов, необходимых для приготовления пищи на гриле.
Монтаж ручки
На передней части конструкции необходимо просверлить два отверстия под ручку, в которые будут вставлены болты. После этого остается только закрепить ручку.
Финальная обработка конструкции
Со временем гриль приобретает черный оттенок, однако для улучшения его внешнего вида можно покрасить его на финальном этапе производства. Покраска не только придаст устройству привлекательный вид, но и защитит его от коррозии и резких температурных изменений, возникающих при попадании воды на раскаленную поверхность.
Для окраски жаровни следует использовать исключительно термостойкие краски. На рынке представлено множество вариантов, так что с выбором не возникнет трудностей. Для покраски гриля подойдут краски для глушителей, которые хорошо держатся на металлических поверхностях и сохраняют свои свойства при высоких температурах. В качестве альтернативы можно использовать краски для печей и каминов, которые также устойчивы к сильному нагреву. Однако такие краски могут быть дорогими и сложными в нанесении. Наиболее удобным вариантом для окраски будет акриловая жаропрочная краска в аэрозоле — с её помощью гриль можно быстро и равномерно окрасить всего за несколько минут. Самым экономичным решением станет использование составов на основе битумных смол.
-
Читайте также:
Виды красок:
- Оксидированная — защищает от коррозии.
- Порошковая — используется, если после окраски планируется обжиг.
- Кремнийорганическая эмаль — оптимальный выбор для покраски гриля, сохраняет свои свойства при нагревании до 600 °C.
Как покрасить гриль:
- Перед покраской поверхность необходимо очистить, для чего подойдет крупнозернистая наждачная бумага.
- Металл обезжиривается с помощью спирта, растворителя или Уайт-спирита.
- Краску нужно тщательно перемешать перед нанесением — она должна быть однородной; при необходимости можно добавить растворитель, если она слишком густая.
- Наносите краску в несколько слоев, давая каждому слою высохнуть (время высыхания зависит от типа краски).
Прежде чем начать процесс, позаботьтесь о своей безопасности — наденьте защитные очки, респиратор и перчатки.
Также важно учитывать температуру воздуха. Она не должна быть ниже 20 °C и выше 40 °C, так как при температурных показателях за пределами этого диапазона краска может замерзнуть или высохнуть слишком быстро, что затруднит процесс окрашивания.
Теперь вы знаете, как самостоятельно изготовить гриль из газового баллона. Декорировать конструкцию можно по своему усмотрению. Эффектно выглядит гриль в форме паровоза, особенно если на основе закрепить колеса, что позволит ему быть мобильным. При желании и наличии средств можно добавить кованые элементы, которые не только украсят конструкцию, но и усилят её прочность.
Особенности эксплуатации и ухода
Чтобы ваш гриль прослужил как можно дольше, необходимо правильно его использовать и заботиться о нем:
- не стоит оставлять гриль на открытом воздухе, даже если он обработан антикоррозийным средством. Установив его под навесом, вы защитите устройство от дождя и снега, а в зимний период лучше всего убрать гриль в помещение;
- размещайте гриль вдали от легковоспламеняющихся материалов и избегайте установки на сухой траве;
- после использования обязательно очищайте гриль от остатков пищи и продуктов горения. Не выбрасывайте золу, так как она может стать причиной возгорания; угли и золу лучше всего заливать водой;
- рекомендуется оснастить дымоотводную трубу искрогасителем для повышения пожарной безопасности;
- перед первым использованием гриля следует несколько раз прогреть его с дровами, чтобы избавиться от запаха краски;
- данный гриль предназначен исключительно для уличного использования и не подходит для эксплуатации в закрытых помещениях.
На гриле можно готовить множество вкусных блюд, а еще больше разнообразить ваше меню поможет многофункциональное устройство, которое включает в себя барбекю, мангал и коптильню. При соблюдении технологии изготовления и аккуратной эксплуатации гриль, созданный из газового баллона, будет служить вам долгие годы.
Советы по улучшению функциональности и дизайна гриля
Создание гриля из газового баллона — это не только увлекательный процесс, но и возможность сделать уникальный и функциональный предмет для вашего двора или дачи. Чтобы ваш гриль стал не только красивым, но и удобным в использовании, рассмотрите следующие советы по улучшению его функциональности и дизайна.
1. Выбор правильного места для установки
Перед тем как начать сборку гриля, выберите подходящее место для его установки. Оно должно быть хорошо проветриваемым, вдали от легковоспламеняющихся материалов и находиться на безопасном расстоянии от зданий. Убедитесь, что поверхность, на которой будет стоять гриль, устойчива и ровная.
2. Добавление колес для мобильности
Чтобы сделать гриль более мобильным, установите на него колеса. Это позволит легко перемещать его по участку, что особенно удобно при организации пикников или барбекю. Выбирайте колеса с блокировкой, чтобы гриль не сдвигался во время использования.
-
Читайте также:
3. Установка термометра
Для контроля температуры приготовления пищи рекомендуется установить термометр на крышку гриля. Это поможет вам точно следить за температурой внутри, что особенно важно для приготовления мяса. Выбирайте модели с большим диапазоном температур и хорошей читаемостью.
4. Создание дополнительных полок
Дополнительные полки для хранения инструментов и продуктов значительно повысят удобство использования гриля. Вы можете сделать их из дерева или металла, прикрепив к боковым сторонам гриля. Это позволит вам иметь все необходимое под рукой во время готовки.
5. Использование жаропрительных материалов
При отделке гриля используйте жаропрительные материалы, такие как керамическая плитка или жаропрочная краска. Это не только улучшит внешний вид вашего гриля, но и защитит его от высоких температур и коррозии.
6. Создание системы для сбора жира
Для упрощения уборки после готовки стоит предусмотреть систему для сбора жира. Установите под решеткой специальный поддон, который будет собирать капающий жир. Это поможет избежать загрязнения территории вокруг гриля и упростит процесс чистки.
7. Освещение для вечерних посиделок
Если вы планируете использовать гриль в вечернее время, подумайте о дополнительном освещении. Установите светодиодные лампы или фонари вокруг гриля, чтобы обеспечить хорошую видимость во время готовки. Это создаст уютную атмосферу и повысит безопасность.
8. Декорирование гриля
Не забывайте о внешнем виде вашего гриля. Вы можете покрасить его в яркие цвета, добавить декоративные элементы или наклейки. Это не только сделает гриль более привлекательным, но и позволит вам выразить свою индивидуальность.
Следуя этим советам, вы сможете создать не только функциональный, но и стильный гриль, который станет центром притяжения на ваших вечеринках и семейных встречах. Уделите внимание деталям, и ваш гриль будет радовать вас и ваших гостей на протяжении многих лет.
Вопрос-ответ
На сколько хватает баллона газа для гриля?
Обычно заправленного баллона объёмом 18.2 л хватает на 8-12 часов работы, в зависимости от того, сколько горелок у вас задействовано в приготовлении и какова температура приготовления (чем она выше, тем больше расходуется газ).
Можно ли из газового баллона сделать мангал?
В поисках материала для будущего мангала лучше остановиться на газовом баллоне объёмом в 50 литров. На такой жаровне получится разместить и решётку для гриля, а не только шампуры. Удачный вариант — это либо пустой баллон для «ГАЗели», либо ёмкость из-под бытового газа.
В каком случае газовый баллон может взорваться?
Наиболее распространенной причиной взрыва газового баллона считается чрезмерное переполнение емкости смесью пропана и бутана. Не менее значимы ситуации, когда резервуар с содержимым попросту перегревается или переохлаждается: газ расширяется или сжимается, давление усиливается и стенки разрываются.
Каким газом заправлять баллон для гриля?
Одноразовый газовый баллон (картридж) DAYREX-104 заправлен газовой смесью для всесезонного использования (состав: изобутан 68%, бутан 10%, пропан 22%). Газ соответствует европейскому стандарту EN 417 и проходит многоступенчатую систему очистки.
Советы
СОВЕТ №1
Перед началом работы обязательно убедитесь, что газовый баллон полностью пуст и не содержит остатков газа. Это поможет избежать опасных ситуаций при резке и сварке. Для этого можно оставить баллон на открытом воздухе на несколько дней или использовать специальное оборудование для его опустошения.
СОВЕТ №2
Используйте защитные средства, такие как очки, перчатки и маску, чтобы защитить себя от возможных травм и вредных паров во время работы. Безопасность должна быть вашим приоритетом на всех этапах изготовления гриля.
СОВЕТ №3
При проектировании гриля учитывайте его размеры и форму, чтобы он соответствовал вашим потребностям и пространству, где вы планируете его использовать. Сделайте предварительные эскизы и измерения, чтобы избежать ошибок в процессе сборки.
СОВЕТ №4
После завершения сборки гриля проведите его тестирование на наличие утечек газа. Для этого можно использовать мыльный раствор: нанесите его на соединения, и если появятся пузырьки, значит, есть утечка, которую нужно устранить перед использованием гриля.
